Bevezetés

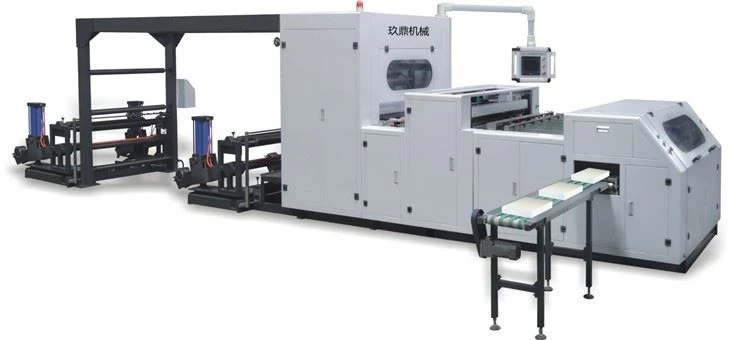

A Honor Machinery Groupnál kifejlesztettük a Honor-A4-4 modellt, az A4-es papírvágó és -csomagoló gépeket, amelyek ideálisak ipari vágáshoz és papírcsomagoláshoz 20-25 csomag / perc sebességgel. Ez az ipari papírvágó A4 -es másolópapírhoz nagyobb méretű tekercseket vág A4 -es méretűre. A papírtermék méretét is személyre szabjuk az ügyfelek igényei szerint. Kérdéseivel forduljon még ma a Honorhoz, és barátságos személyzetünk segít megtalálni azt, amire szüksége van. Automatikus papírcsomagoló gépünk opcionális alkatrészei is rendelkezésre állnak.
Az A4 -es papírvágó és -csomagoló gép a papírtekercs vágása után közvetlenül rácsokba rakja a papírt:
Papírtekercs:
Fénymásoló papír:
Feltalált szabadalmak az A4 -es papírvágó és csomagológéphez
1. Lapgyűjtő berendezés papírvágó géphez.
2. Papírvágó tengely vágógéphez.
3. Csomagolópapír hajtogató berendezés másolópapír csomagológéphez.
Az A4 -es papírvágó és -csomagoló gép műszaki bemutatása
Másolópapír hasító, lepedő&erősítőnk; ream csomagológép (Honor - A4) egy újonnan kifejlesztett ipari papírberendezés, amely fejlett technológiát alkalmaz a nagy gyártási sebesség érdekében. Nagy vágási pontossággal a teljesen automatikus papírberendezés megfelel a nemzetközi szabványoknak, időt és munkát takarítva meg.
Jellemzők
A papírvágó és csomagoló gép teljesen automatikus, PLC vezérlőrendszerrel és mechanikus automatizálással. Az egész folyamat papírtekercsek kicsomagolásából, vágásból, számlálásból, szállításból, adagolásból és csomagolásból áll, így a munkaintenzitás csökken.
Az A4 -es papírvágó és csomagológép konfigurálása
1 | Tengelyen kívüli henger-terhelés szabályozó rendszer | 2 készlet |
2 | Fejlett feszültségszabályozó rendszer - | 4 készlet |
3 | Vonulásgátló mechanizmusok | 4 készlet |
4 | Vágó kések | 5 készlet |
5 | Egyidejű keresztmetsző kések | 1 szett |
6 | Nagy sebességű papír adagoló rendszer | 3 készlet |
7 | Kis sebességű papír adagoló rendszer | 2 készlet |
8 | Élvágó és kisülési rendszer - | 1 szett |
9 | 2D rezgés, rendezett lapok; csavaros emelőberendezés lapok gyűjtéséhez | 1 szett |
10 | PLC számláló készülék | 1 szett |
11 | Papír hosszirányú kiadó berendezések | 1 szett |
12 | PLC hibajelző és leállító rendszer, PLC vezérlőrendszer | 1 szett |
Az A4 -es papírvágó és csomagológép fő műszaki paraméterei
Max. papírtekercs szélessége | 846 mm |
Nettó vágási szélesség | 840 mm |
Vágószerszámok száma | 4 dugvány-A4 210 mm (szélesség) |
Papírtekercs átmérője | 400-1200 mm |
Papírtekercs&magjának átmérője | 3&"; (76,2 mm) vagy 6&"; (152,4 mm) |
A papírlap súlya | 60-100g/ m² |
A vágott papír hossza | A4 (297 mm) |
Papírmennyiség | 0-500 lap |
Max. ream magassága | 65 mm |
A papírvágás sebességének tervezése | 160 m /perc |
Vágási sebesség | 538 alkalommal/perc |
Az egyes dörzsölések ciklusideje | 4,3/perc |
Papír vágási sebessége | 130 m /perc |
Munka vágási sebesség | 437 alkalommal/perc |
Ream szállítási sebesség | 3,5/perc (14 ütés/perc) |
Papírvágás pontossága | ± 0,2 mm |
Papírvágási állapot | 1. Stabil sebesség |
Terjedés | AC Frekvenciaátalakítás, fokozatmentes fordulatszám -szabályozás |
Fő áramforrás | 3 fázis/380v/50Hz |
Vezérlő feszültség | 220V AC/22V DC |
Teljhatalom | 35 kW |
Levegőfogyasztás | 300 NL/perc |
Pneumatikus nyomás | 6 bar |
Teljes méret (vágóegység) | 15000 × 2750 × 2100 mm |
Súly (vágóegység) | 12 T |
Teljes méret (csomagolási egység) | 6000 × 3400 × 1600 mm |
Súly (vágóegység) | 2.5 T |
Az A4 -es papírvágó és csomagológép részletes bemutatása
Tekercsbetöltő egység | 4 tekercselő tekercset, valamint fejlett mágneses teljesítményű fék- és hidraulikus rendszert tartalmaz, így a papír stabilan adagolódik, anélkül, hogy gyűrődne vagy szakadna. |
Hasító egység | Olaszországi Delsar' felhasító kést használ, jobb metszéssel és 3-szor hosszabb élettartamú késsel, mint más márkájú kések. |
Lapozó egység | Kopásálló gumihengereket és fejlett dupla ciklotron főzőlap technológiát használ a pontos vágáshoz és a hosszú élettartamhoz. |
Kemény öntött kést használ Németország' St Paul márkájához. Ennek a késnek az élettartama 6 -szor hosszabb, mint más márkájú hasonló késeké. | |
Szállító egység 1 | A német ContiTech&öveit és a tajvani Weinview érintőképernyőt használja. |
Lemezhalmozó egység | Dugattyúrúd nélküli hengert és Németországból származó fel -le motort használ, csökkenti a rezgést és a zajt. |
Szállító egység 2 | Stabil módon továbbítja a lapokat a csomagolóegységhez. |
Csomagoló egység | Automatikusan csomagolja a lapokat (500 db). |
Elektromos alkatrészek | Siemens' A PLC és az Omron&fotoelektromos kapcsolója biztosítja a hosszú élettartamot.
|
