Bevezetés
A Honor Machinery Groupnál kifejlesztettük a Honor-A4-4 modellt, egy A4-es papírvágó és -csomagoló gépsort, amely ideális ipari vágáshoz és papírcsomagoláshoz percenként 20-25 csomaggal. Ez az ipari papírvágó A4-es másolópapírhoz nagyobb papírtekercseket A4-es méretre vág. A papírtermék méretét is személyre szabjuk az ügyfelek igényei szerint. Kérdéseivel forduljon a Honorhoz még ma, és barátságos személyzetünk segít megtalálni, amire szüksége van. Az automata papírcsomagoló gépünk opcionális alkatrészei is rendelkezésre állnak.
Az A4-es papírvágó és -csomagoló gép közvetlenül a papírtekercs levágása után rakja fel a papírt:
Papírtekercs:
Fénymásoló papír:
Találmányi szabadalmak az A4-es papírvágó és -csomagoló géphez
1. Lapgyűjtő berendezés papírvágó géphez.
2. Papírvágó tengely vágógéphez.
3. Csomagolópapír hajtogató berendezés másolópapír csomagológéphez.
Az A4-es papírvágó és csomagológép műszaki bemutatása
Másolópapír hasító, lapozó&erősítőnk; A reamcsomagoló gép (Honor – A4 modell) egy új fejlesztésű ipari papírberendezés, amely fejlett technológiát használ a nagy gyártási sebesség érdekében. A nagy vágási pontossággal a teljesen automatikus papírberendezés megfelel a nemzetközi szabványoknak, így időt és munkát takarít meg.
Jellemzők
A papírvágó és csomagoló gép teljesen automatikus, PLC vezérlőrendszerrel és mechanikus automatizálással. A teljes folyamat a papírtekercsek letekercseléséből, a vágásból, a számlálásból, a szállításból, a tárcsák adagolásából és a csomagolásból áll, így csökken a munkaintenzitás.
Az A4-es papírvágó és -csomagoló gép konfigurálása
1 | Nem tengelyes görgős terhelésvezérlő rendszer | 2 szett |
2 | Fejlett feszültségszabályozó rendszer - | 4 szett |
3 | Vetedésgátló mechanizmusok | 4 szett |
4 | Hasító kések | 5 szett |
5 | Egyidejű keresztmetsző kések | 1 szett |
6 | Nagy sebességű papíradagoló rendszer | 3 szett |
7 | Alacsony sebességű papíradagoló rendszer | 2 szett |
8 | Élvágó és ürítő rendszer - | 1 szett |
9 | 2D oszcilláció, lapok rendezettsége; csavaros emelőeszköz, amely a dörzsölő lapok összegyűjtésére szolgál | 1 szett |
10 | PLC számláló készülék | 1 szett |
11 | Papír hosszirányú kilökő berendezés tömbjei | 1 szett |
12 | PLC hibajelző és leállító rendszer, PLC vezérlőrendszer | 1 szett |
Az A4-es papírvágó és csomagológép főbb műszaki paraméterei
Max. papírtekercs szélessége | 846 mm |
Nettó vágási szélesség | 840 mm |
Vágószerszámok száma | 4 vágás - A4 210mm (szélesség) |
A papírtekercs átmérője | 400-1200 mm |
A papírtekercs' magjának átmérője | 3" (76,2 mm) vagy 6" (152,4 mm) |
A papírlap súlya | 60-100g/ m² |
Vágott papír hossza | A4 (297 mm) |
Papír mennyiség | 0-500 lap |
Max. szár magassága | 65 mm |
A papírvágás sebességének tervezése | 160 m/perc |
Vágási sebesség | 538-szor/perc |
Az egyes tárcsák ciklusideje | 4,3/perc |
Papírvágási sebesség | 130 m/perc |
Üzemi vágási sebesség | 437-szer/perc |
Ream szállítási sebesség | 3,5/perc (14 ream/perc) |
Papírvágási pontosság | ±0,2 mm |
Papírvágás állapota | 1.Stabil sebesség |
Terjedés | AC Frekvencia konverzió, fokozatmentes fordulatszám szabályozás |
Fő áramforrás | 3 fázis/380v/50Hz |
Vezérlőfeszültség | 220V AC/22V DC |
Teljhatalom | 35 kW |
Levegőfogyasztás | 300NL/perc |
Pneumatikus nyomás | 6 bar |
Teljes méret (vágóegység) | 15000×2750×2100mm |
Súly (vágóegység) | 12 T |
Teljes méret (csomagolási egység) | 6000×3400×1600 mm |
Súly (vágóegység) | 2.5 T |
Az A4-es papírvágó és csomagológép részletes bemutatása
Tekercsrakodó egység | 4 letekercselő tekercset, valamint fejlett mágneses féket és hidraulikus rendszert tartalmaz, így a papír stabilan, gyűrődés és szakadás nélkül továbbítható. |
Hasító egység | Delsar' olaszországi felvágó kését használja, amely jobb metszéssel és háromszor hosszabb élettartammal rendelkezik, mint más márkák kései. |

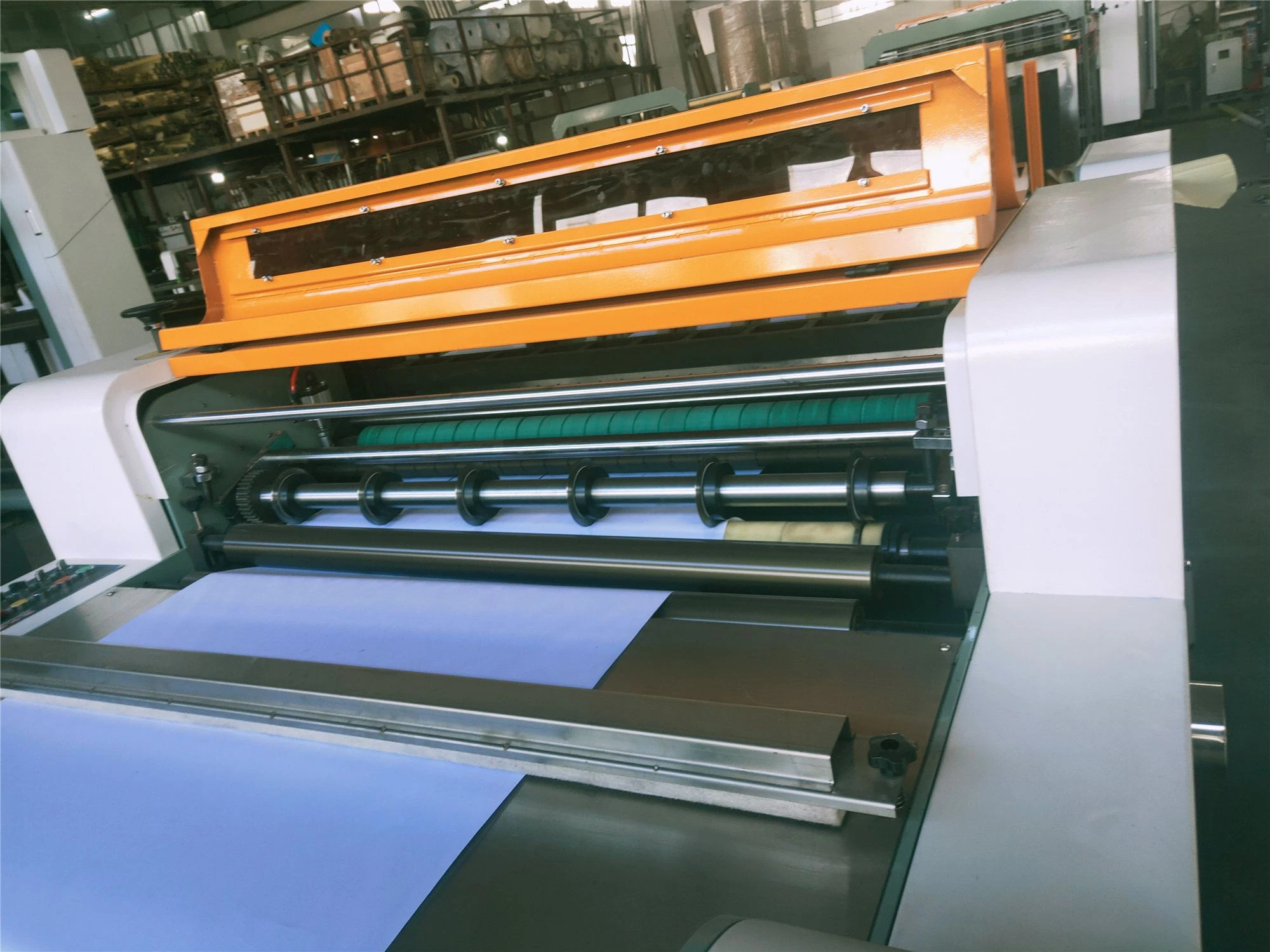

Lapozó egység | Kopásálló gumihengereket és fejlett dupla ciklotron főzőlap technológiát használ a pontos vágás és a hosszú élettartam érdekében. |
Kemény öntött késeket használ Németország' St Paul márka. Ennek a késnek hatszor hosszabb az élettartama, mint más márkák hasonló kései. | |
1. szállítóegység | Németországból származó ContiTech' öveket és egy tajvani Weinview érintőképernyőt használ. |
Laplerakási egység | Dugattyúrudak nélküli hengert és fel-le motort használ Németországból, csökkentve a vibrációt és a zajt. |
2. szállítóegység | Stabilan továbbítja a lapok kötegeit a csomagolóegységhez. |
Csomagoló egység | Automatikusan becsomagolja a lapokat (500db). |
Elektromos alkatrészek | Siemens' A PLC és az Omron' fotoelektromos kapcsolója hosszú élettartamot biztosít.
|
